Bagi rekan-rekan Mahasiswa Elektro Untag Surabaya
hari ini Pak Ridhoi selaku Dosen Pengampu Mata Kuliah Microcontrolel memberi tugas
design dan membuat program Flipflop di kumpulkan minggu depan.

Gambar Simulasi seperti ini


* Semua lampu LED harusnya mati dan hanya satu LED yang menyala, dan dalam beberapa detik berganti dari LED satu ke yang lain, begitupun seterusnya tanpa berhenti.

Dalam mikroporsessor terdapat 3 grup pin :
1. Address dengan notasi A (8088 = A0 .. A19 ; Z80 = A0 .. A15)
2. Data dengan notasi D (8088 dan Z80 = D0 .. D7)
3. Control dengan penamaan sesuai dengan fungsinya contoh : RD, WR, IO/M ...

untuk mikroprosessor 8088 yang satu pin digunakan berdua yaitu AD0 .. AD7 jadi mempunyai dua fungsi sebagai address dan data untuk itu diperlukan multiplexer untuk mengetahui apakah yang ada dijalur tersebut data atau address. pin yang terkait
dengan multiplexer tersebut : RD, WR, IO/M.

IO/M RD WR hasil
0 0 1 memori read logika low
0 1 0 memori write logika low
1 0 1 IO read logika low
1 1 0 IO write logika low

catatan : M, RD, WR aktif low atau ada BAR nya

untuk menghasilkan ke empat aktifitas sepert di atas memori read, memori write, IO read, dan IO write dapat dilakukan dengan menggunakan IC 74138. gambar rangkaian seperti pada gambar di bawah,

1. Tugas dengan menggunakan 74ls139 gambarkan rangkaian untuk menghasilkan memori read, memori write, IO R dan IO W (mikroprosessor 8088).
2. Tugas : jelaskan untuk Z80 yang menghasilkan memori read, memori write, IO R dan IO W
3.  Utk peserta kuliah mikroprosessor harus ada yg membawa avo utk merunut jalur.

Rekan-rekan Teknik Elektro Untag Surabaya, kami dari Hima Elektro Untag Surabaya mengingatkan bahwa seluruh Mahasiswa yang mengikuti Mata Kuliah Microcontrolel harus segera menyerahkan Layout / Modul seperti gambar dibawah ini, tetapi harus di beri tambahan komponen:
1. LCD
2. Serial Port

Gambar Tugas Tampak Bawah

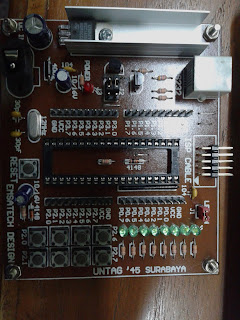

Gambar Tugas Tampak Atas
